Etudier en volume : Corrections de l'exercice 1

Hey Gajathiry !

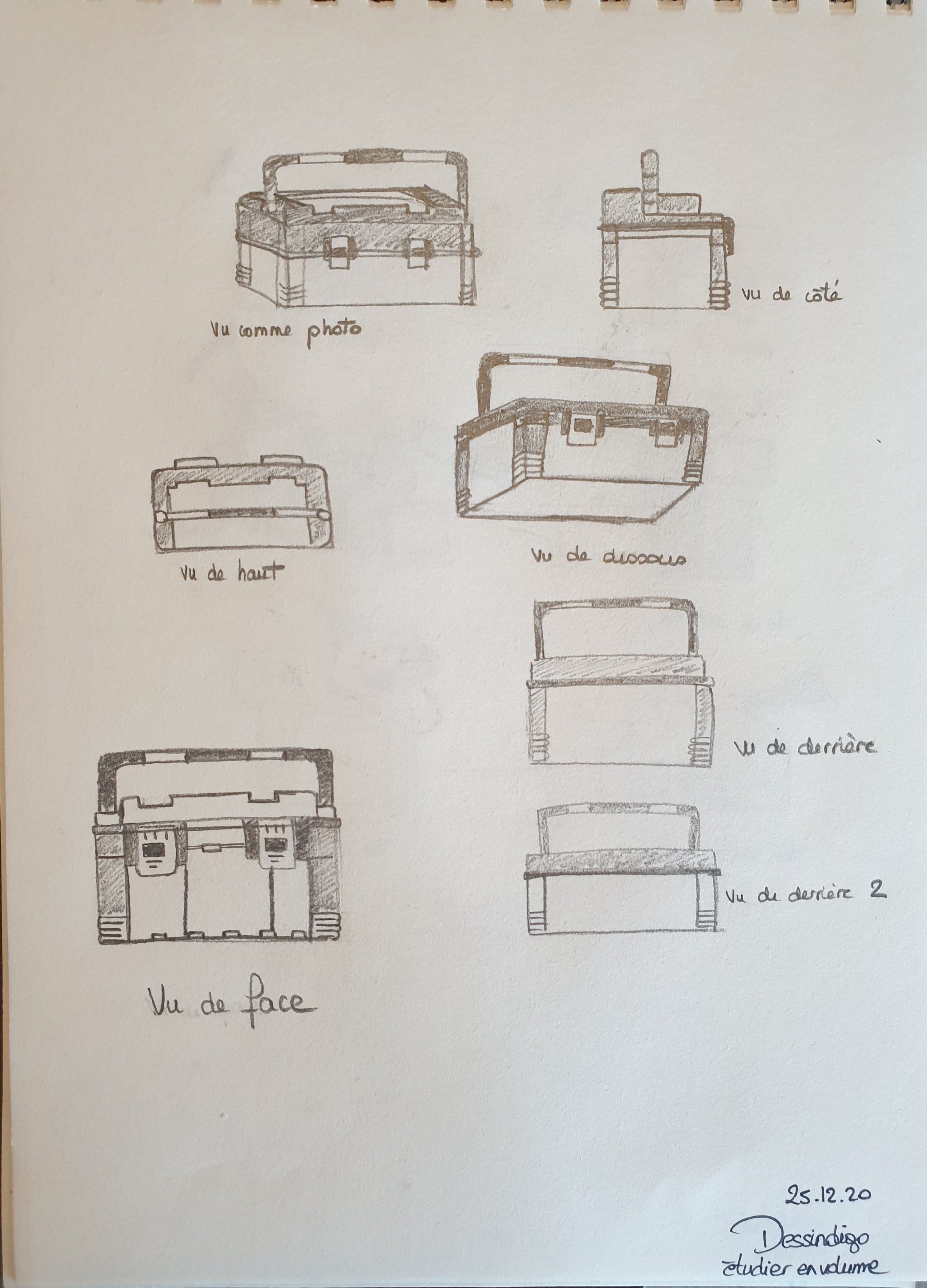

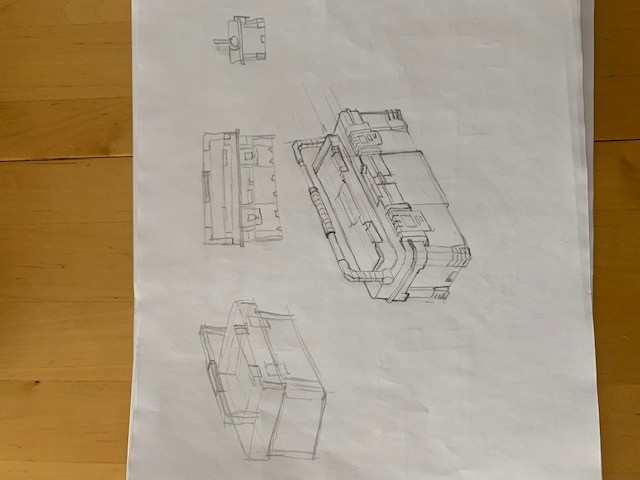

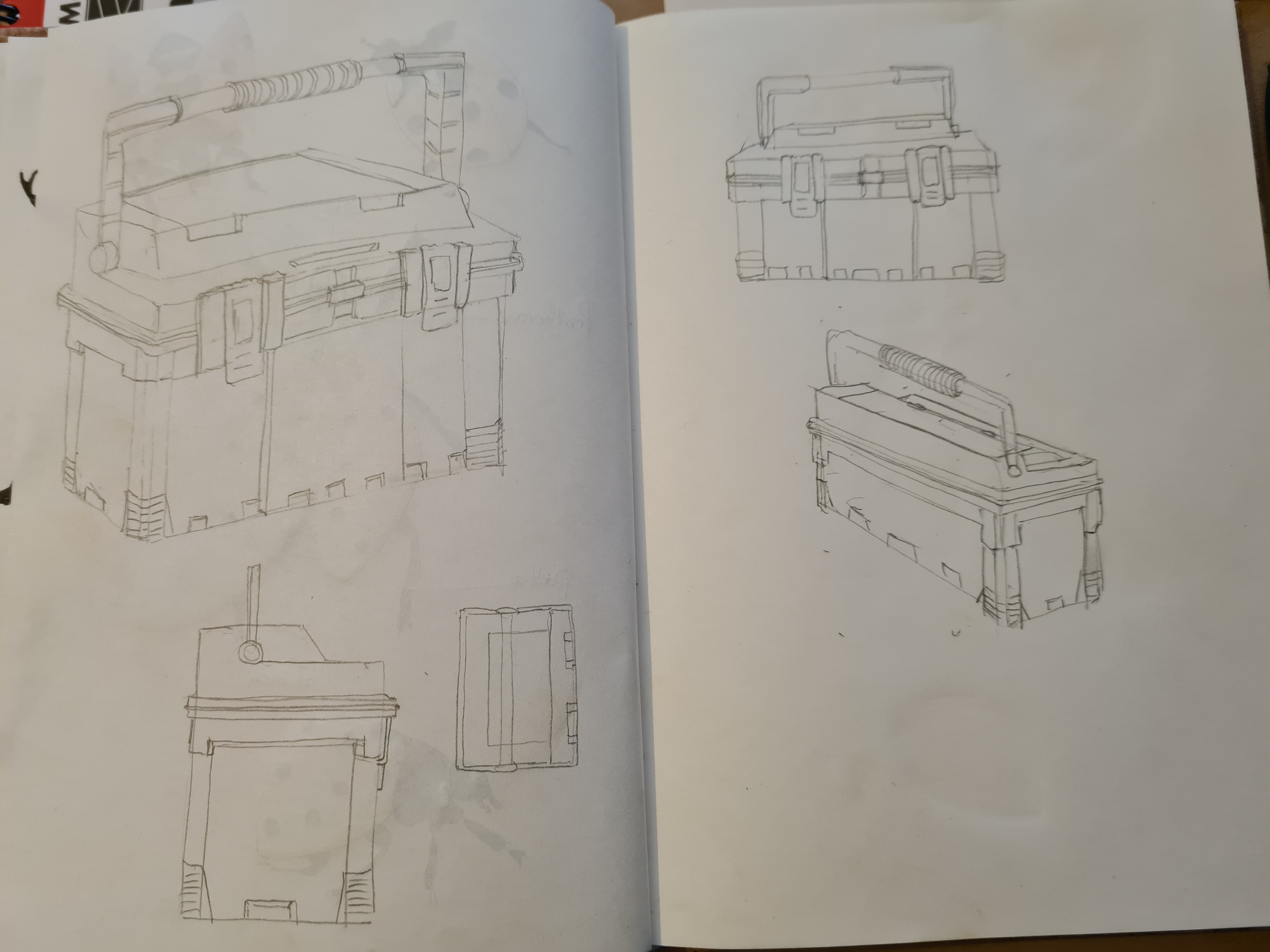

C'est du bon travail, tout particulièrement ta vue en volume un peu de dos, sur la droite, qui est assez réussie.

A gauche, tu as eu tendance à faire ta mallette trop étirée en hauteur, elle est plus plate que ça normalement... Plutôt comme ta vue à droite.

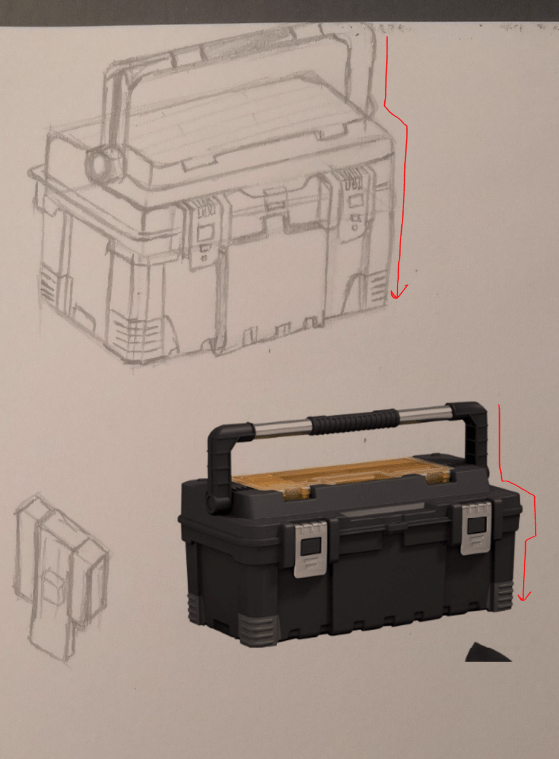

Sinon il y a des petits soucis d'emboîtement sur ta poignée. Le reste fonctionne bien ! Je te joins une petite correction rapidos.

Bonjour Johannie :)

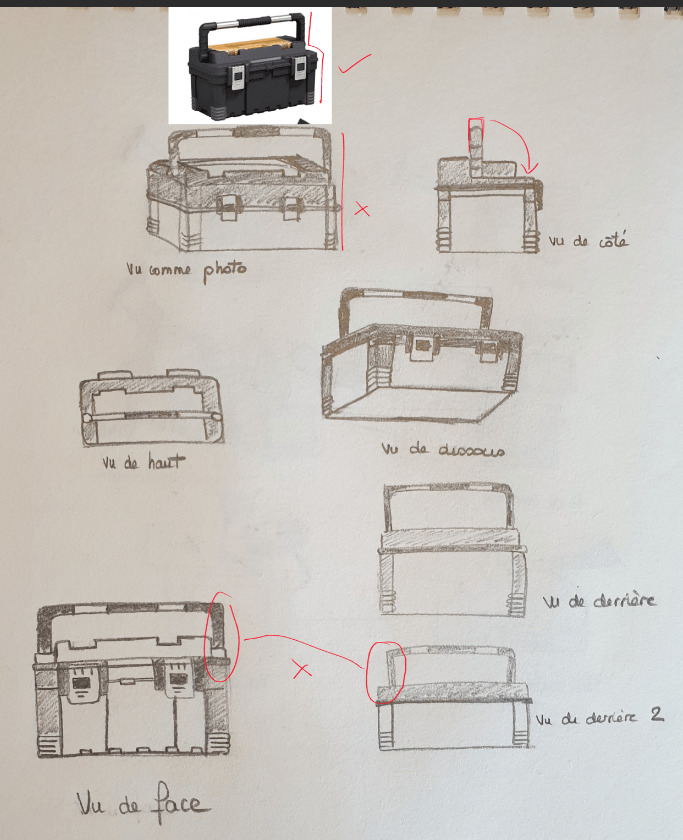

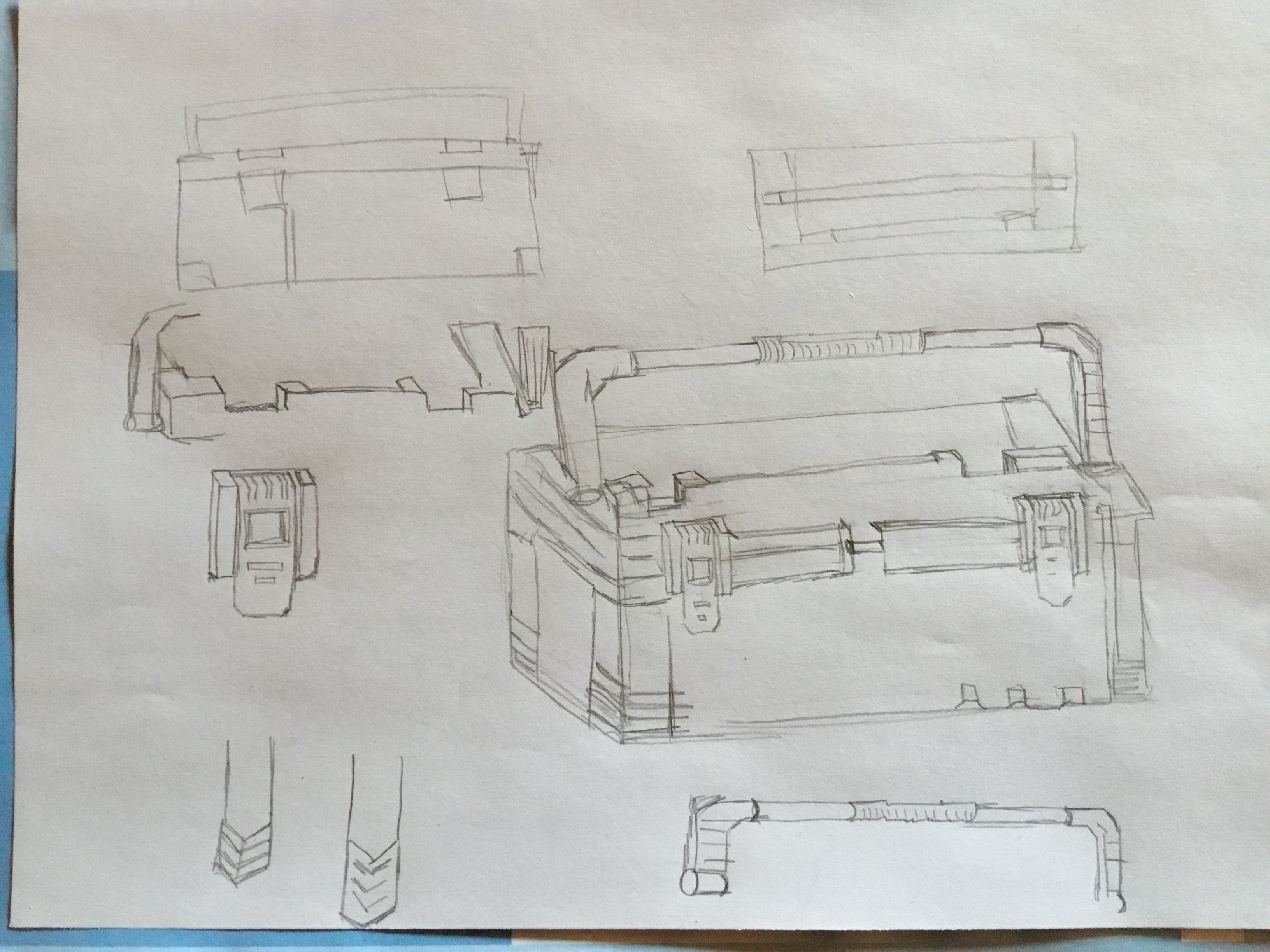

Y'à de l'idée, ta vue de face marche bien, la vue de côté aussi à part que la poignée n'est pas assez grande (comme ça elle ne pourrait pas bien se rabattre).
Sur ta vue en volume tu tombes dans le piège du couvercle qui a un volume bizarre avec une "marche", qui ne se voit pas sur ta vue alors que c'est assez flagrant sur la photo.
Sur tes vues de derrière mais surtout sur la deuxième, les extrémités de la poignées ne sont pas bien au bord alors que ça devrait (comme tu l'as bien fait sur la vue de face)... Bien penser à comparer ses vues entre elles puis les recomparer à la référence pour voir si ce qu'on dessine est cohérent ;)

Bonjour Arthlind !

Et oui la caisse à outils c'est pas évident !

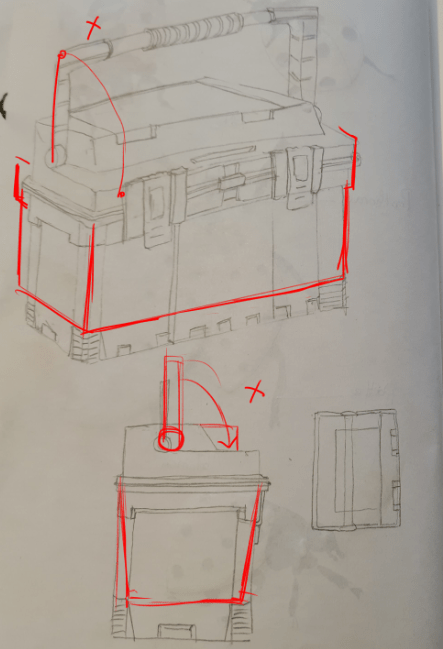

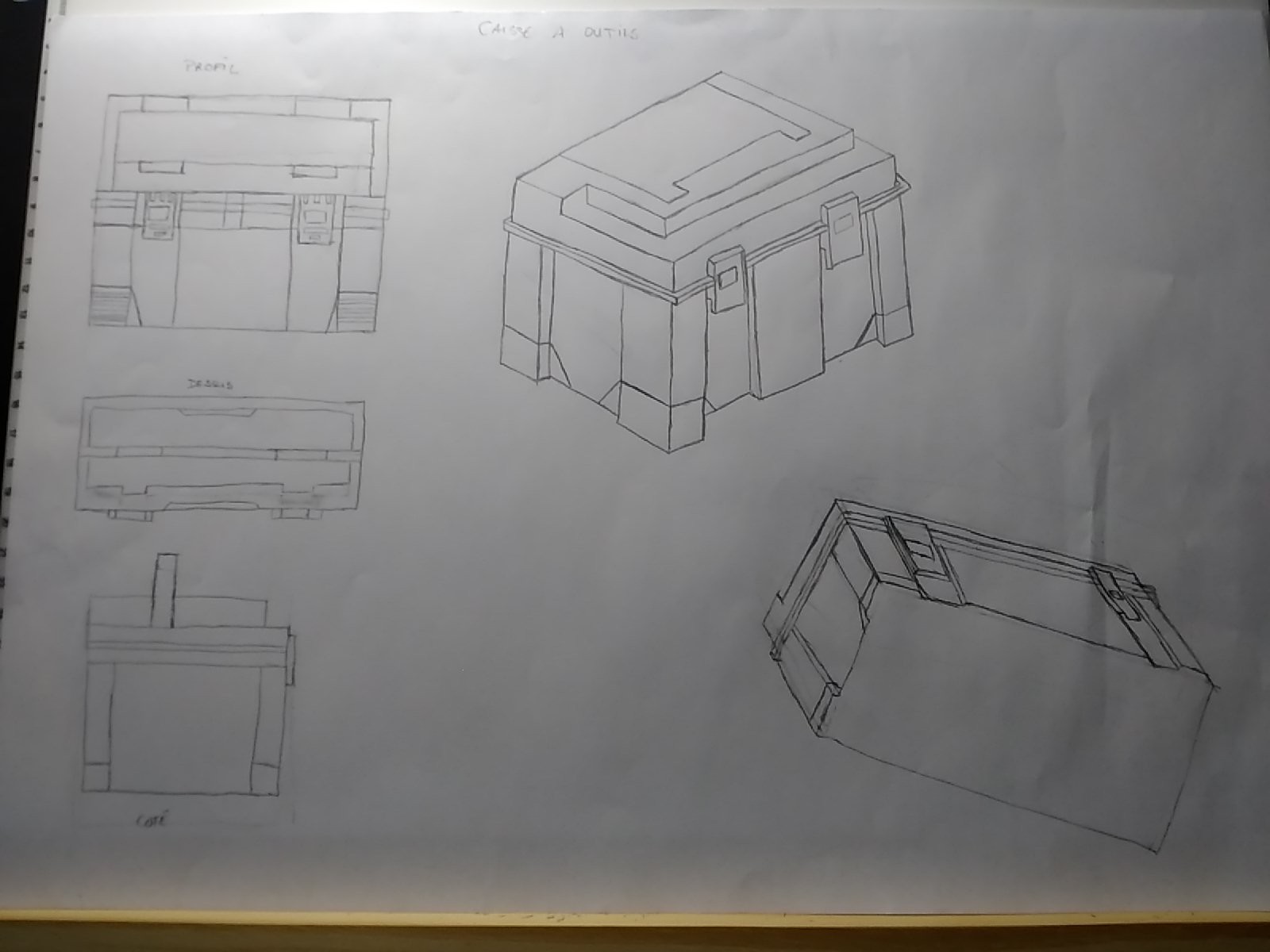

Tu ne t'en es pas si mal tirée ;) Mais c'est vrai qu'il y a quelques petits soucis !
Bon déjà, voyons ce qui est bien : ta vue de face est bien ! Elle aurait pu être peut être un peu plus étirée sur la largeur cela dit.
Sur ta vue en volume tu as bien compris le volume du couvercle, ce qui est clairement le gros challenge de cet exercice donc ça c'est top ! Par contre j'ai l'impression que ça ne correspond pas vraiment à ce que tu as dessiné pour ta vue de dessus, je me trompe ?
Ta vue de profil fonctionne pas mal mais comme beaucoup il te manque quelques cm sur la poignée pour qu'elle puisse se rabattre dans l'espace prévu pour.

Sur ta vue en volume du dessus, le premier souci flagrant c'est que la base a l'air de s'écarter alors qu'au contraire sur le référence on a plutôt l'impression qu'elle se rétracte légèrement. D'autre par il y a un petit souci de proportions au niveau de l'avant, la partie centrale n'est pas assez large par rapport au reste. C'est parce que je pense qu'il manque un peu de longueur à ta forme générale !

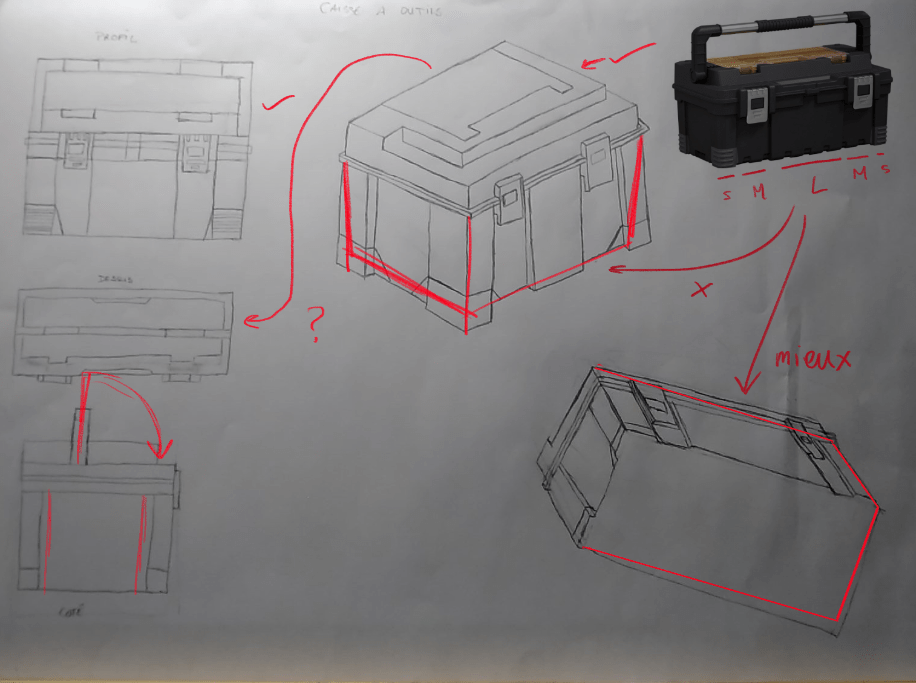

Sur la vue du dessous, de ce point de vue c'est mieux mais par contre c'est la perspective en elle même qui pêche un peu parce qu'on a l'impression que ce qui s'éloigne de nous s'élargit légèrement, alors qu'une fois de plus ça devrait plutôt être l'inverse... Je te joins une petite correction de tout ça !

Merci beaucoup HadH. J'avais essayer de triturer ça dans tous les sens mais je ne m'en sortais pas... J'ai énormément de mal avec les perspectives et les volumes rien qu'en les regardant, alors lorsque je passe sur papier, ça n'arrange rien... J'espère que les exercices m'aideront à y voir plus clair.

Cet exercice est là pour ça , et tu es là pour apprendre ! 😉 Ca va aller !

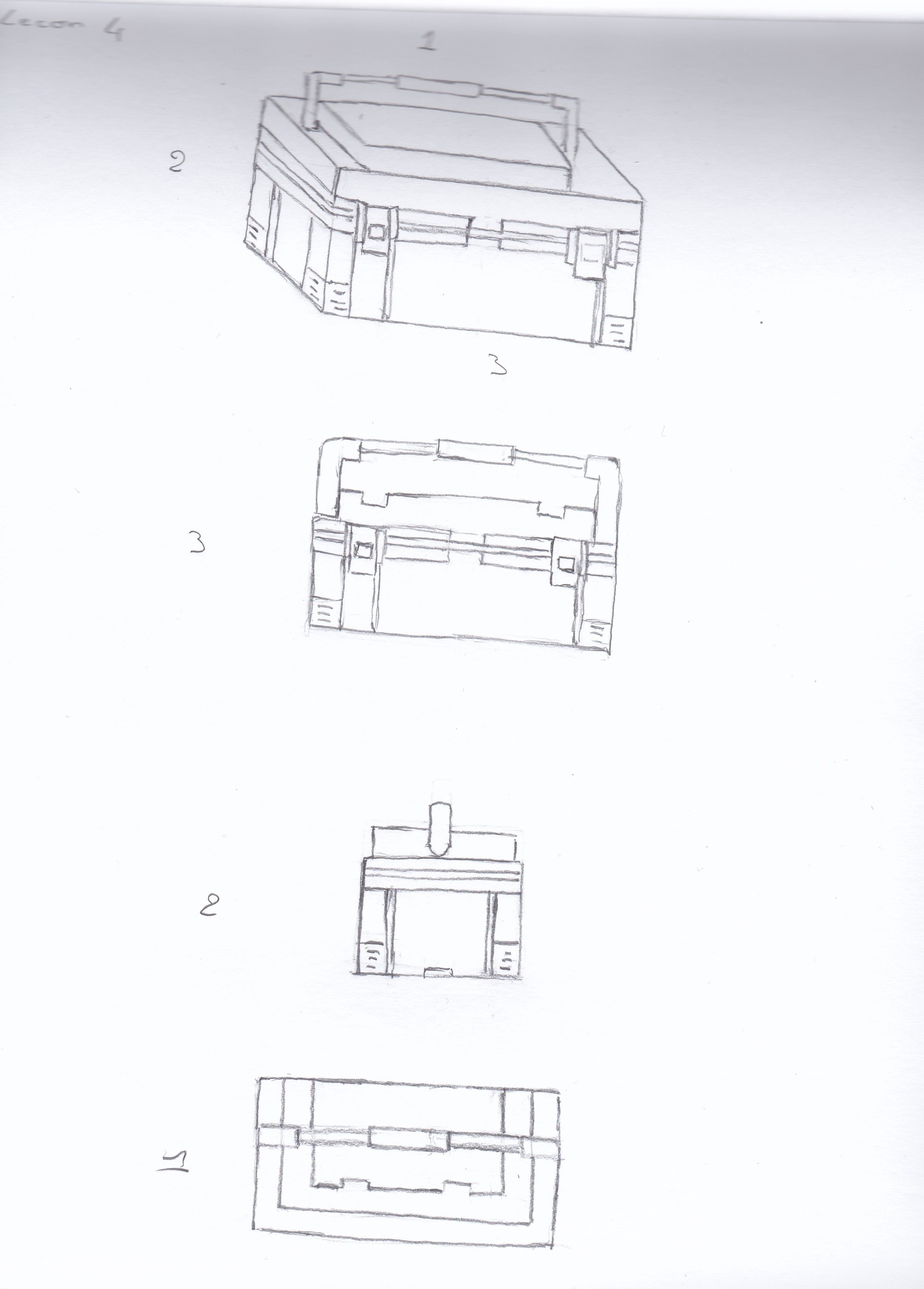

Hello hello,

Mmmmg j'ai l'impression qu'il n'y a pas beaucoup de mieux au niveau de la compréhension des volumes du couvercle :(
De plus tu as refait la même erreur sur la hauteur de la poignée (bien trop courte) sur ta vue de profil.

La vue de face est bien, dessus c'est à peu près ça aussi mais certaines traits ne me semblent pas correspondre aux volumes...

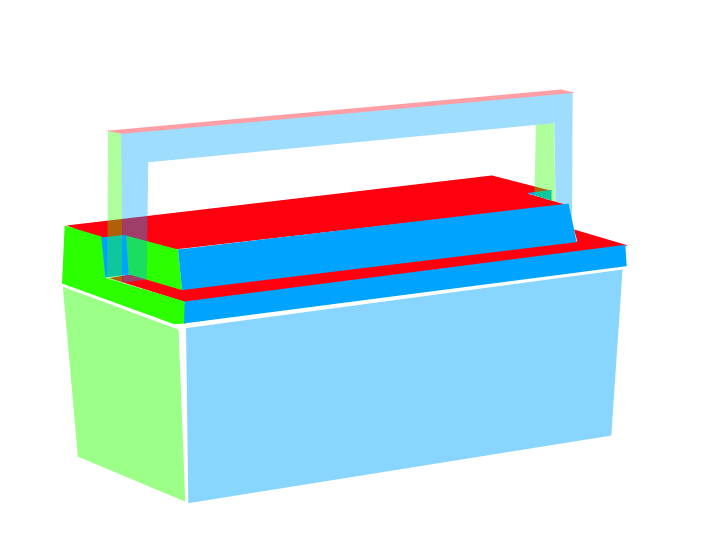

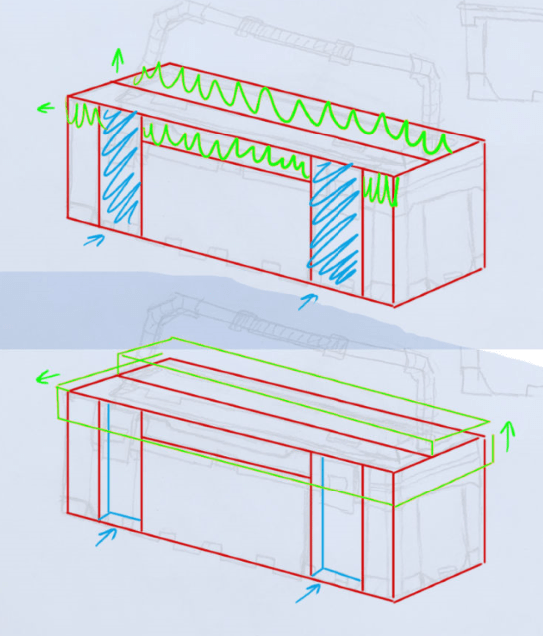

Je te joins un schéma basé sur la référence, avec des couleurs en fonction des directions des faces, j'espère qu'ainsi les formes et leurs imbrications seront plus lisibles pour toi.

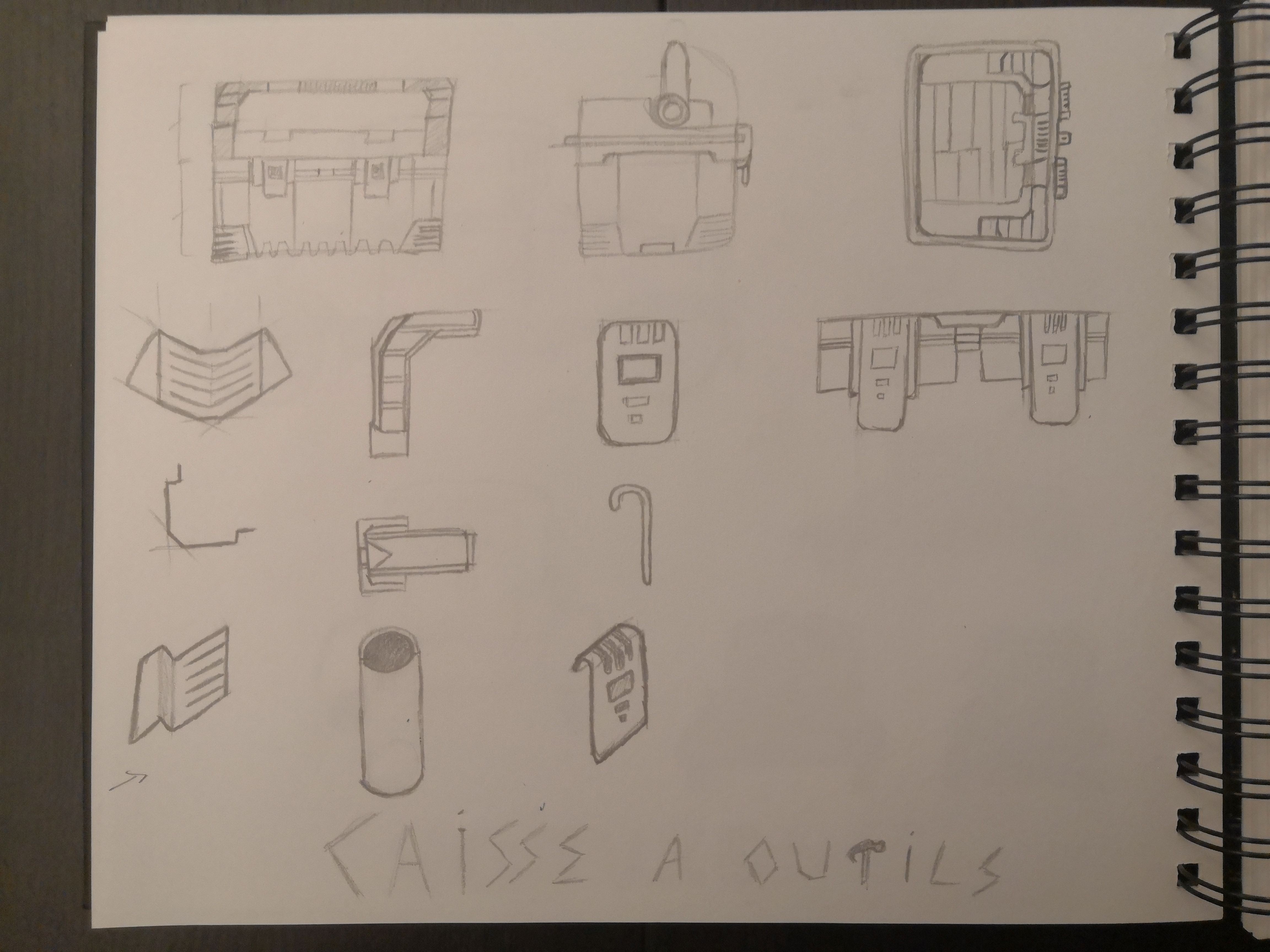

Merci pour la correction encore des efforts a faire

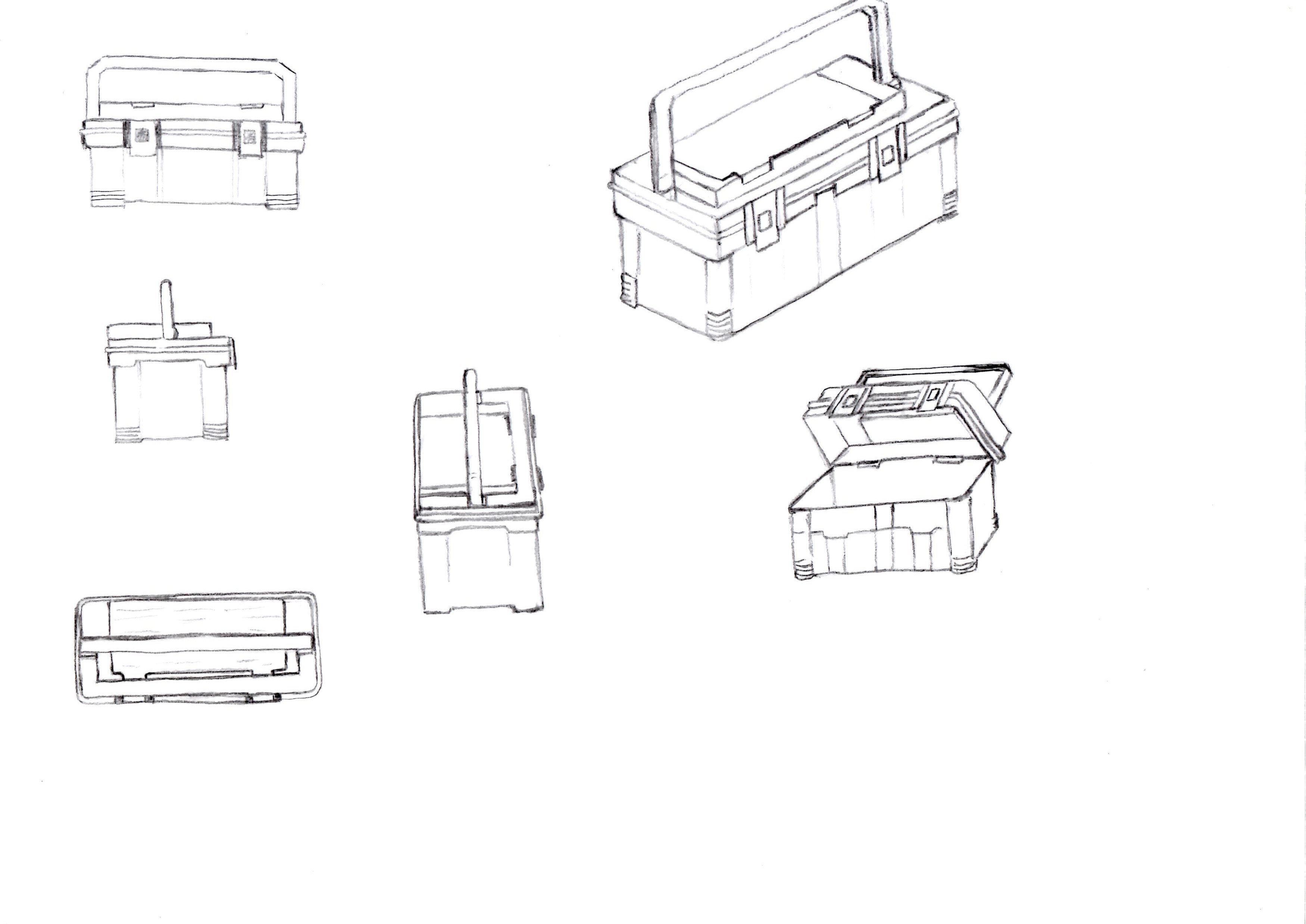

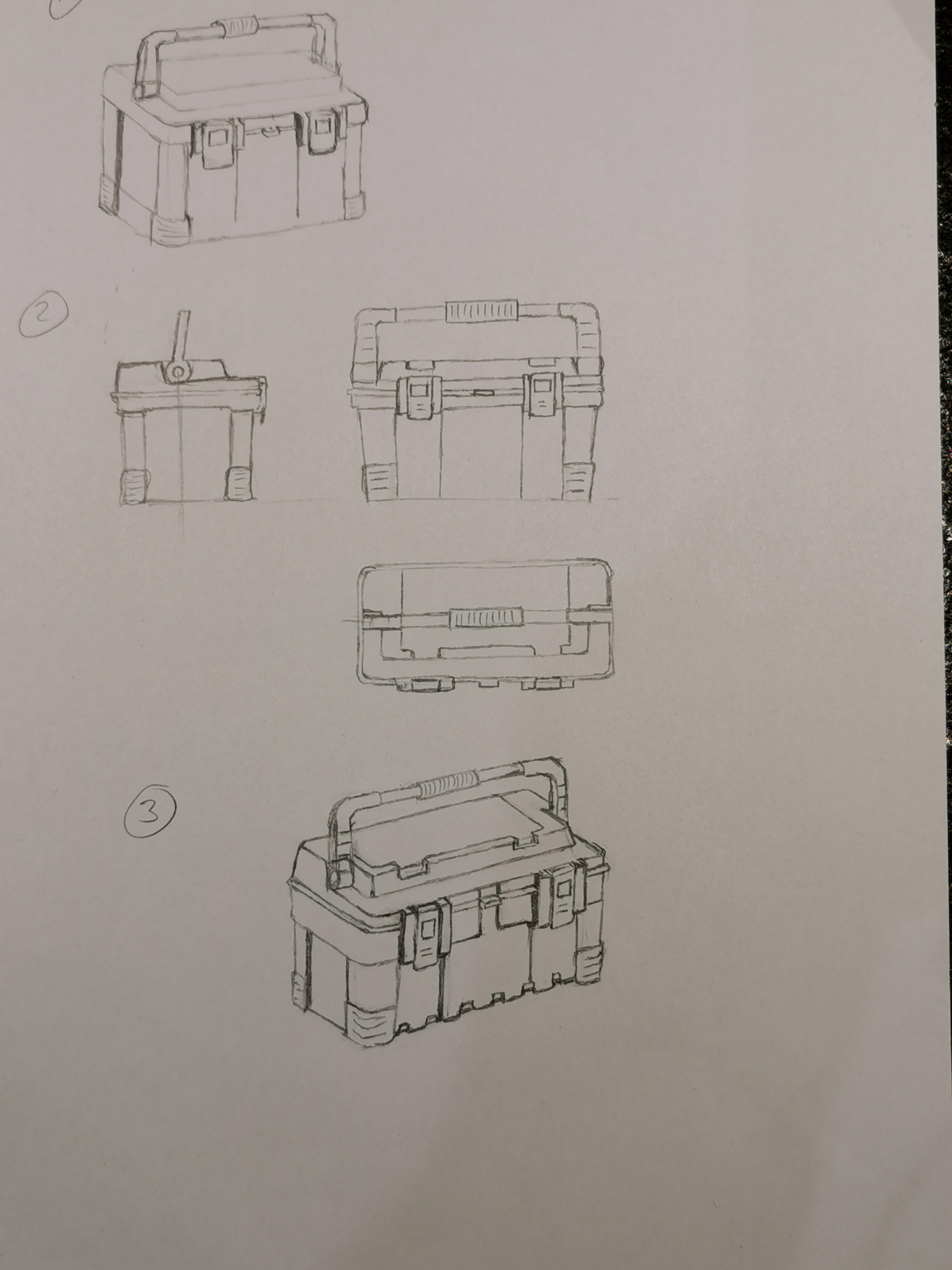

Hello Eric,

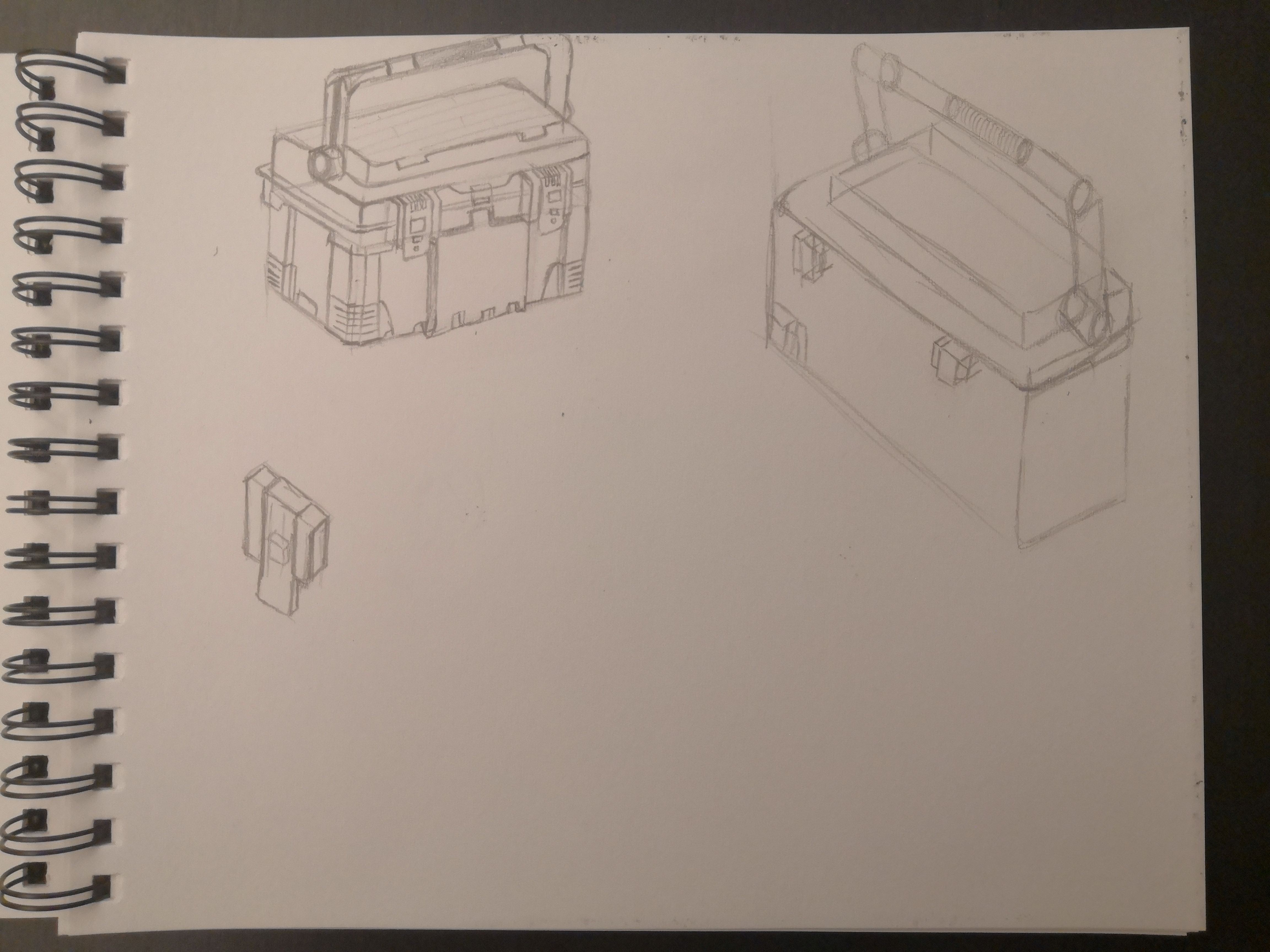

Assez belle compréhension des volumes !
Tu as réussi le challenge des volumes du couvercle qui posent problème à tout le monde ;) Bien joué !

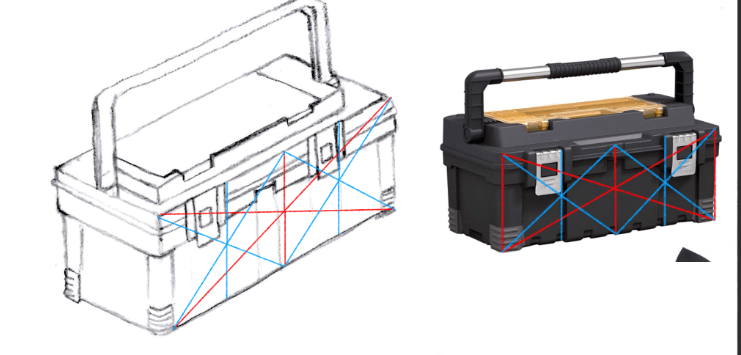

Le seul truc que j'aurais à dire c'est que sur ta version volume en haut, tu as des soucis de proportions/placement des éléments. Le centre de ta face avant n'est pas centé, et donc la boucle de droite estd écalée aussi. Le centre est facilement trouvable en faisant les diagonales donc il ne faut pas hésiter à les utiliser ^^

Ok merci du conseil. Bien pratique le coup des diagonales 👍
