Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 85
24/10/2023
Bonjour. Je vous envoie mon exercice. Je vous remercie d'avance pour la correction
Vous souhaitez apprendre le dessin ?
Voir nos coursInteractions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1317
01/11/2023
Bonsoir Ciou, c'est bien, mais tu t'es trompée en reportant les distances. Il faut que tu utilises le cadre extérieur de la fenêtre (celui que j'ai repassé au rouge sur le correctif); le volume intérieur de la fenêtre se fait ensuite, il est plus secondaire. Attention aussi à tes verticales qui penchent beaucoup trop au fur et à mesure de la profondeur! Tâche de garder tes verticales parallèles entre elles (sauf dans le cas d'une perspective à 3 points de fuite évidemment)...
C'est quasiment ça, courage! 😀
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 51
27/01/2024
Au secours, je rame avec les appuis de fenêtre. Je prolonge les horizontales vers le point de fuite, je trace mes verticales et me voilà avec des appuis de fenêtre qui plongent vers le bas. Faudrait il un 2e point de fuite qui serait hors de la feuille 🤔.
Quant à la 3e série de fenêtre le bord du bas de la fenêtre n'est pas aligné avec le point de fuite. Alors là, vous m'avez perdu 🤯.
Bon, je regarde la vidéo de correction, ça va peut-être éclairer ma lanterne.
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1317
03/02/2024
Salut Doudouk, voici mon correctif en espérant que cela t'éclaircisse! Pour ta première série de fenêtre en haut, les espacements sont bien reproduit, mais sur la ligne suivante ça, se décale légèrement (mais de pas grand chose). Fais attention à tes verticales qui ont parfois tendance à trop pencher.
Sinon, pour bien procéder, commence d'abord par reproduire le bord extérieur des fénêtres avant d'attaquer les bords intérieurs. Pour le point de fuite des appuis fenêtres, effectivement il est très largement en dehors de la feuille. Là, il faut tricher un peu et faire ça à l'oeil... Pour éviter d'avoir ton rebord qui penche comme ça, essaie de partir sur une ligne de fuite plus "horizontale", ça te facilitera la tâche! :)
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 42
10/07/2024
bonjour,
voici la succession de fenêtres. Je commence à devenir comme Greg, un peu fainéant ;) aussi j'ai pris un écart d'un fenêtre entre chacune...
une question, en posant la profondeur de la série de fenêtres la plus basse, je me rends compte que le point de fuite ne permet pas de reproduire le rebord (il sort des fenêtres à partir de la 3 ou 4ème. est-ce normal?
j'ai essayé de respecter la déformation des rebords le mieux possible, en trichant.
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1317
16/10/2024
Hello Joquer! La fainéantise peut parfois être une vertu! 😉 Effectivement, pour le rebord des fenêtres, le point de fuite est beaucoup trop loin hors de la feuille et il faut donc "tricher"... Je pense que tu peux baisser ces lignes de fuite plus basse à la limite de l'horizontale. Pour le reste, exercice parfaitement exécuté! ^^
Essayez nos cours gratuitement
Voir nos coursInteractions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 46
03/03/2025
Savoir reproduire les distances - Exercice 2

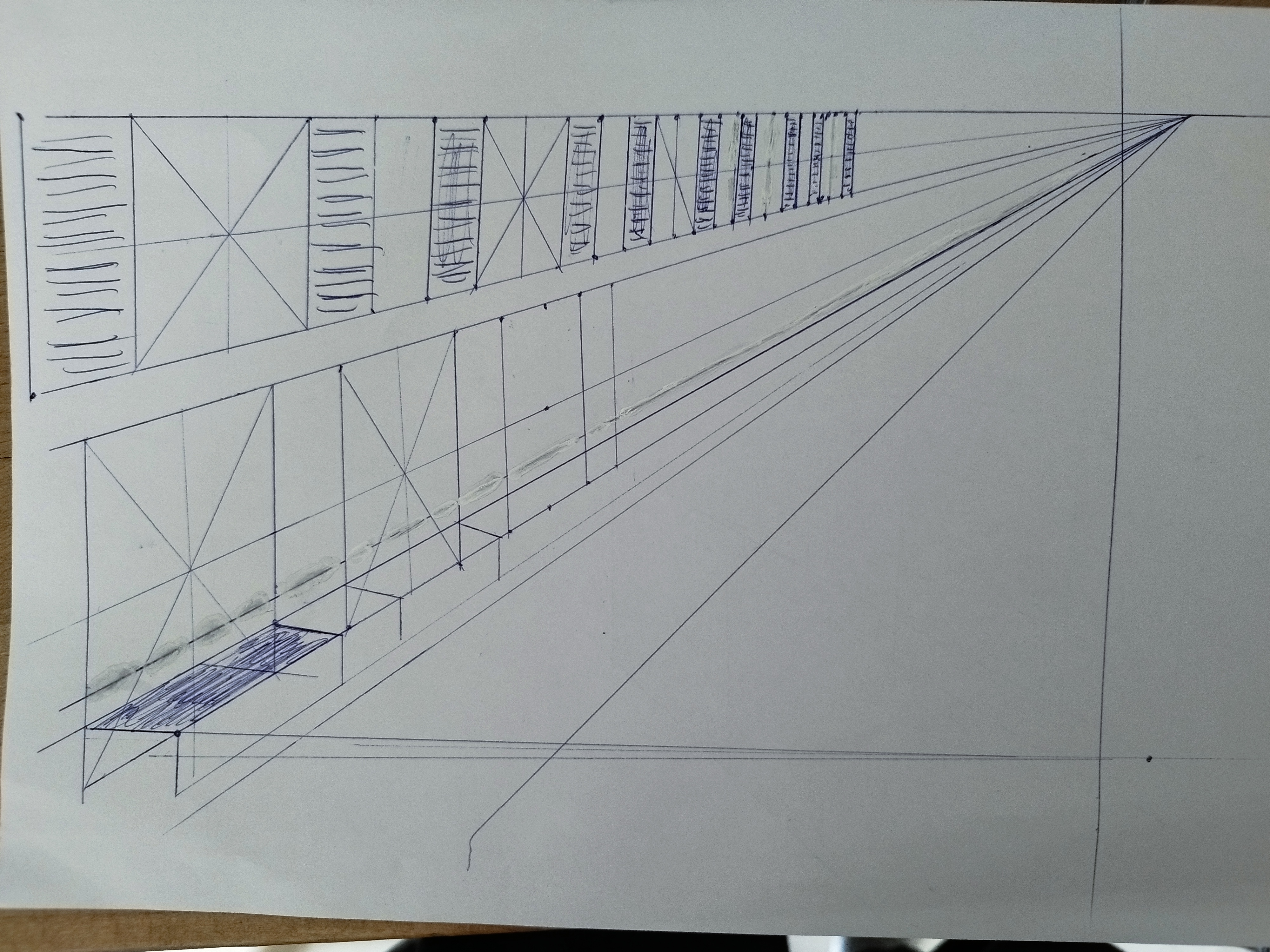

Je pense avoir un souci de largeur sur la lignée de fenêtre en "A" mais je n'arrive pas à rectifier.
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 1317
17/03/2025

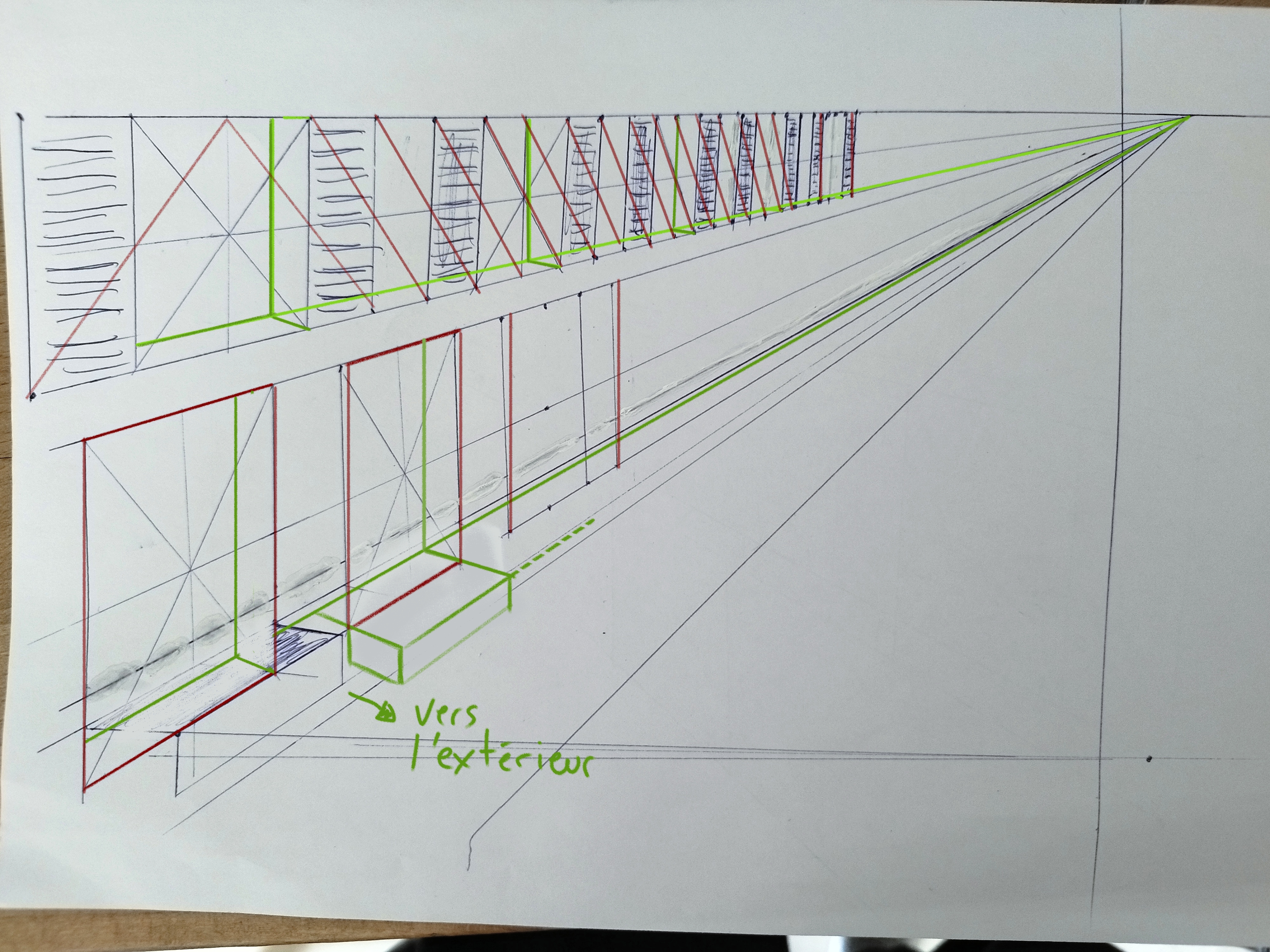

Bonsoir HYPOCAMPE, effectivement il y a un souci sur la reproduction des distances. Essaie de ne pas t'occuper des détails de la fenêtre dans un premier temps, et reproduis juste la distance d'une fenêtre entre chaque fenêtre (ça te simplifiera la tâche). Tu places la ligne de fuite centrale en tirant les diagonales de la première fenêtre, et ensuite tu tires une ligne qui part qui côté haut/gauche qui passe par l'intersection entre la parallèle opposée et la ligne centrale. Tu en tires un verticale et tu reproduis ça autant de fois que nécessaire. Une fois que tu auras tes espacements de placées tu pourras dessiner tes fenêtres! ;)
Interactions
Nombre de sujet(s) : 1
Nombre de réponse(s) : 24
22/03/2025
J'ai compris le principe et j'ai bien la triche ☺️
Interactions
Nombre de sujet(s) : 0
Nombre de réponse(s) : 45
27/03/2025
Encore un exercice super bien réalisé ! On peut dire que tu as bien compris comment reproduire les distances. Un petit détail pour que ça soit parfait, sur les fenêtre du bas l'encadrement intérieure remontait légèrement trop. C'est vrai que la triche, c'est quand même bien pratique aha C'est du beau boulot en tout cas 😀
