L'échelle des hauteurs, une astuce pour maîtriser la perspective : Corrections exercice 3

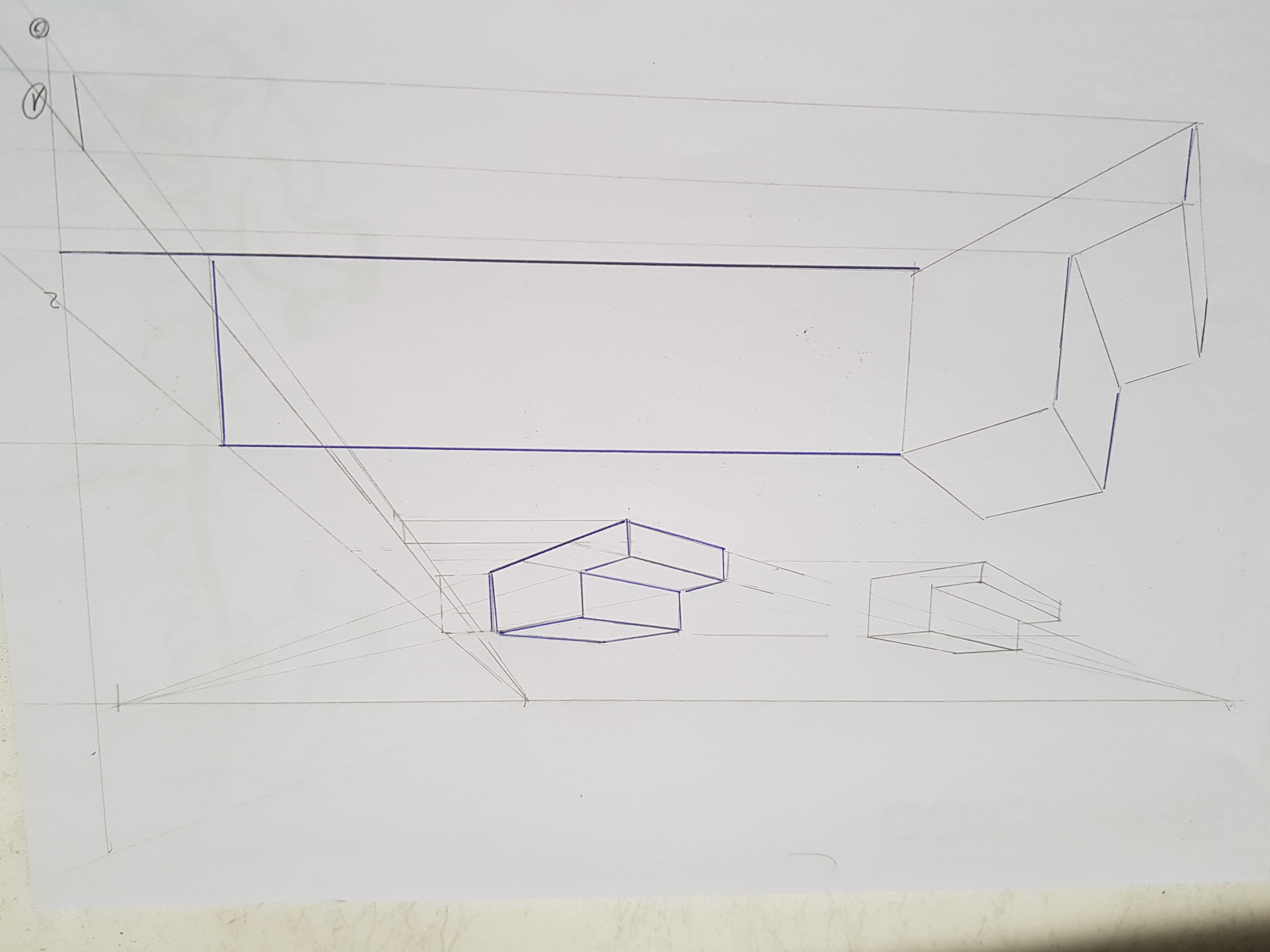

Bonsoir Yves61, ne t'inquiète pas pour les traits de constructions, pour le coup ça me facilite le correctif! ^^ C'est nickel, beau travail!

Par contre, tu pouvais ajouter un marche pieds en plus en haut à gauche, à l'emplacement de la croix! ;)

Bonjour Sof,

Ton exercice est nickel, rien à redire dessus, bravo 👍

Bonjour Jennifer,
Bonne question ! La ligne d’horizon te donne juste la hauteur de ton regard, mais pas la taille des objets dans l’espace. Les échelles de hauteur, elles, t’aident à garder les bonnes proportions quand un objet se répète en s’éloignant (des poteaux, des passants...).
C’est utile pour ne pas faire au feeling et garder un dessin cohérent, lorsque tu dessine des petits objets qui ne se remettent pas, tu peux évidemment tricher et ne pas te servir de l'echelle des hauteurs. Ca répond à ta question ? :)

Oui je vois légèrement, c'est juste que même en regardant la vidéo plusieurs mois, je ne comprends pas comment il dessine. C'est certainement pour ça que j'ai dû mal.

Merci

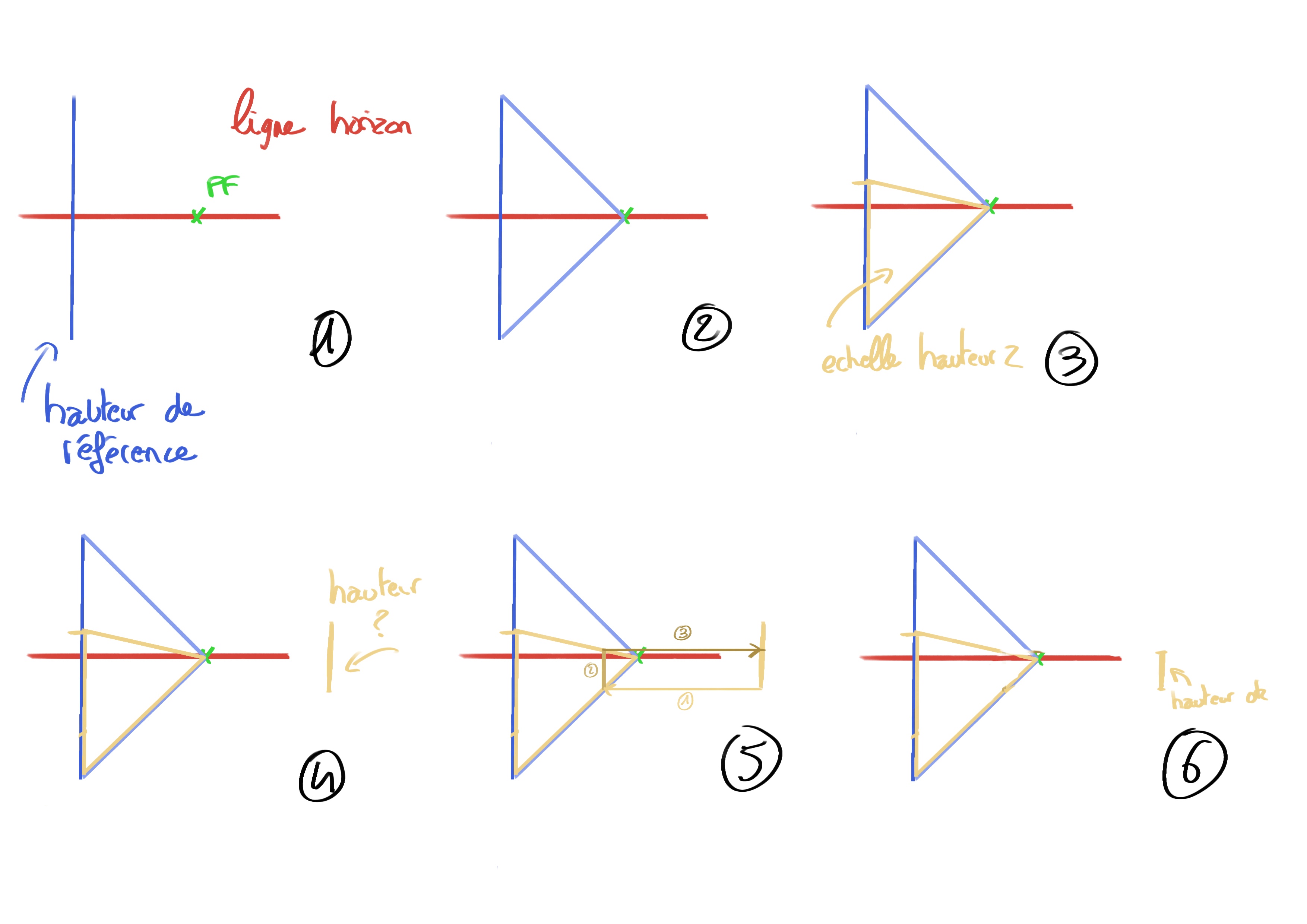

Alors pour dessiner l'echelle des hauteur on commence par choisir un point de fuite arbitraire et une hauteur de référence. Cela peut être ce que tu souhaite, un chiffre ou bien un élément (un personnage, un objet....) qui soit assez grand pour servir de référence à tous les autres éléments tou en restant adapté. Par exemple tu ne vas pas prendre une boîte de conserve comme échelle de hauteur si ton dessin représente une foule de gens dans une grande ville, tu ne vas pas non plus prendre pour échelle de hauteur un humain si tu dessine des fourmis au milieux de brins d'herbes. Par contre un arbre dans un dessin de nature avec plusieurs humain ou objets fonctionne très bien. En reliant cet élément au point de fuite (le principe du mur qui est expliqué dans la vidéo) tu obtient la base de l'echelle de hauteur, ensuite il suffit de définir les autres hauteurs, si tu as choisit un arbres, quelle est la taille du nouvel eleméét par rapport à l'arbre. Tu le positionne là où tu souhaiterais qu'il soit dans ton dessin et tu le relie à l'echelle de hauteur en utilisant une droite horizontale frontale, à ce moment là tu peux donc définir sa hauteur. Je t'ai fait des schéma explicatif, j'espere que cela t'aidera :)

Merci beaucoup pour votre explication bien détailler, j'ai légèrement compris mais c'est pas complet. Je vais me servir de votre schéma pour mieux comprendre.

C'est dommage que sur la vidéo, ça été une explication rapide.

Merci pour votre réponse ;)

Bonjour Jennifer,

Je suis contente si ça a pu t'aider, ça n'ai pas toujours évident de tout expliquer en détails dans les vidéos, c'est pour cela qu'on est présent ici pour approfondir si besoin, n'hesite pas si tu as d'autres questions :)

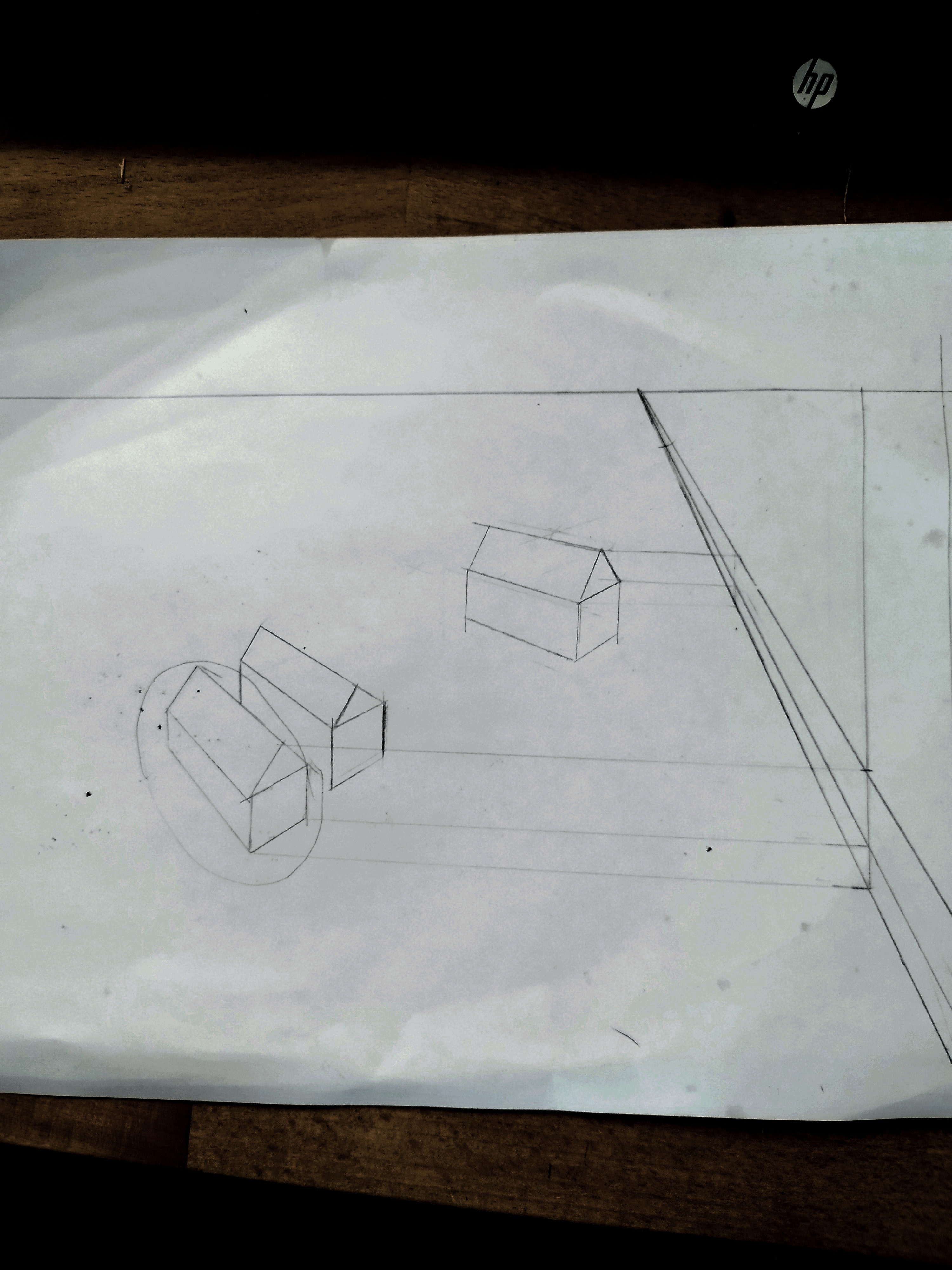

Bonjour, je crois avoir compris. J'ai testé autre chose pour des maisons.

J'aimerais avoir votre avis. Merci bien ;)

Bonjour Jennyfer,

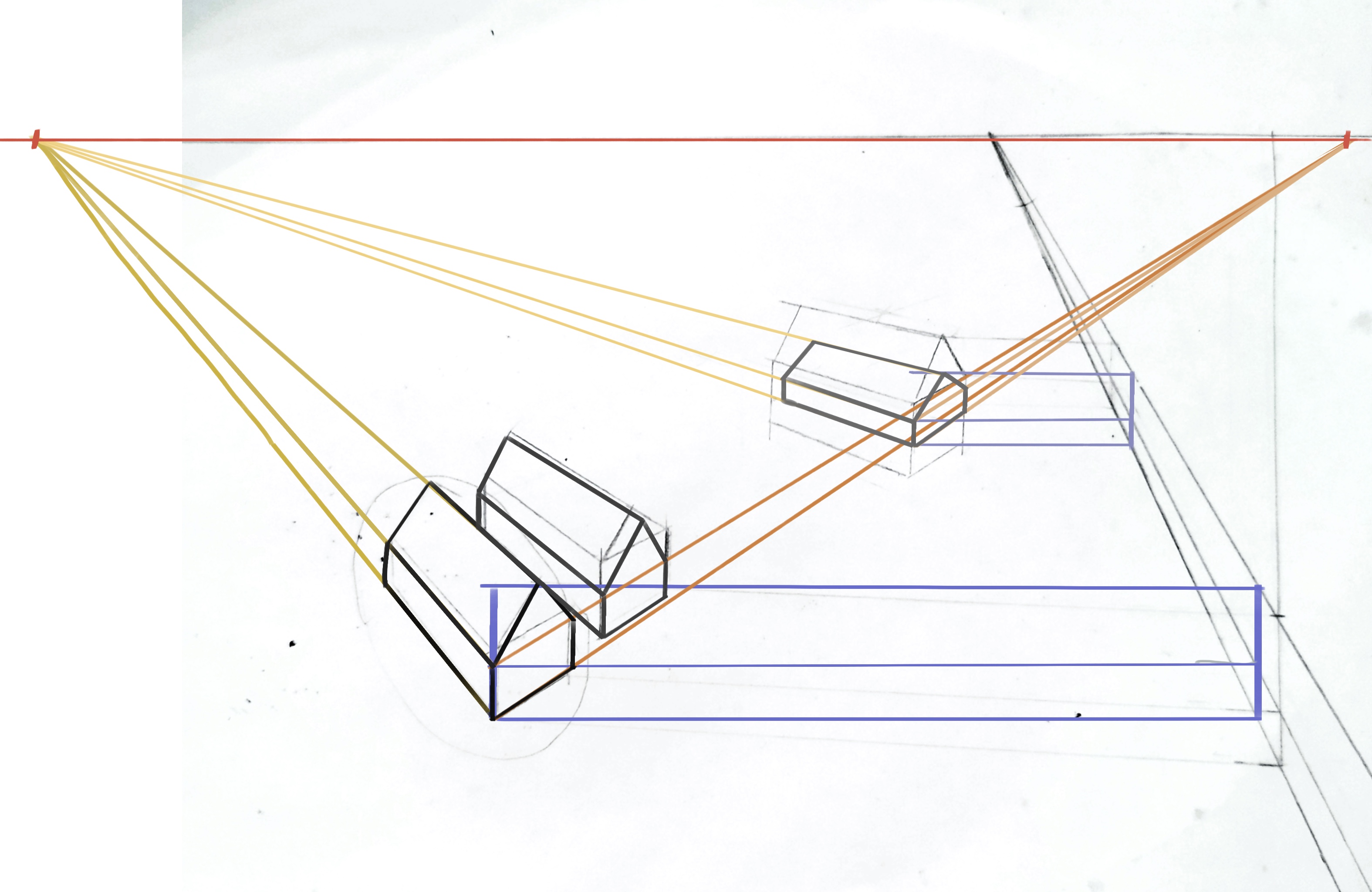

Alors tu as compris l'idee mais ça n'est pas encore exactement ça, ta première maison est plutôt juste, mise à part que tes droites pour aller jusqu'a l'échelle des hauteurs ne sont pas perpendiculaires ce qui fausse légèrement le résultat, pour les autres maisons il y a encore le même problème de droite pas perpendiculaires mais surtout pour la dernière tu n'as pas reprise les bonnes hauteurs ce qui fait qu'elle est un peu trop grande. Pour. Ien la tracer commence par poser une droite verticale(en gris) ensuite relié la à l'echelle des hauteur (en bleu) puis tu trace la perpendiculaire (toujours en bleu) et la parallèle (encore en bleu) pour avoir la hauteur exacte de ton mur. Tu peux ensuite relier au différents point de fuite pour avoir la direction des murs. Pour la hauteur du toit c'est le même principe.
